تفاوت کرتین وال و ویندو وال؛ مقایسه اجرا، عملکرد و هزینه
تفاوت کرتین وال و ویندو وال بیش از آنکه در ظاهر شیشه‌ها باشد، به محل قرارگیری نما نسبت به دال و نحوه اتصال آن به سازه مربوط است. کرتین وال معمولاً مقابل لبه دال ادامه پیدا می‌کند؛ ویندو وال معمولاً بین دال‌های هر طبقه قرار میگیرد.
برای انتخاب، مقطع اتصال، عملکرد مورد نیاز و هزینه اجرای کامل را کنار هم ببینید. دو نمای ظاهراً مشابه ممکن است جزئیات اجرایی متفاوتی داشته باشند و نام سیستم به‌تنهایی کیفیت نهایی را مشخص نمی‌کند.
جدول تفاوت کرتین وال و ویندو وال
| معیار | کرتین وال | ویندو وال |
|---|---|---|
| محل قرارگیری معمول | بیرون از لبه دال، با امتداد پوسته مقابل طبقات | در دهانه بین دال پایین و دال بالای هر طبقه |
| اتصال به سازه | براکت و مهار مطابق طراحی سیستم | اتصالات بالا و پایین و جزئیات گیرنده مطابق طراحی |
| لبه دال | در پشت پوسته نما قرار میگیرد؛ جزئیات پیرامونی لازم است | پوشش جداگانه یا یکپارچه لبه دال باید مشخص شود |
| ظاهر | امکان ایجاد پوسته بصری پیوسته | امکان نمای طبقه‌به‌طبقه یا ظاهر نزدیک به کرتین وال |
| ساخت و نصب | روش استیک، یونیتایز یا ترکیبی، متناسب با سیستم | واحدهای بین‌طبقه‌ای با روش ساخت و نصب مخصوص سیستم |
| حرارت، هوا و آب | نیازمند مشخصات و جزئیات آزموده‌شده | نیازمند مشخصات و جزئیات آزموده‌شده |
| هزینه | تابع طراحی، تجهیزات و دامنه اجرای کامل | تابع طراحی و جزئیات از جمله پوشش لبه دال |

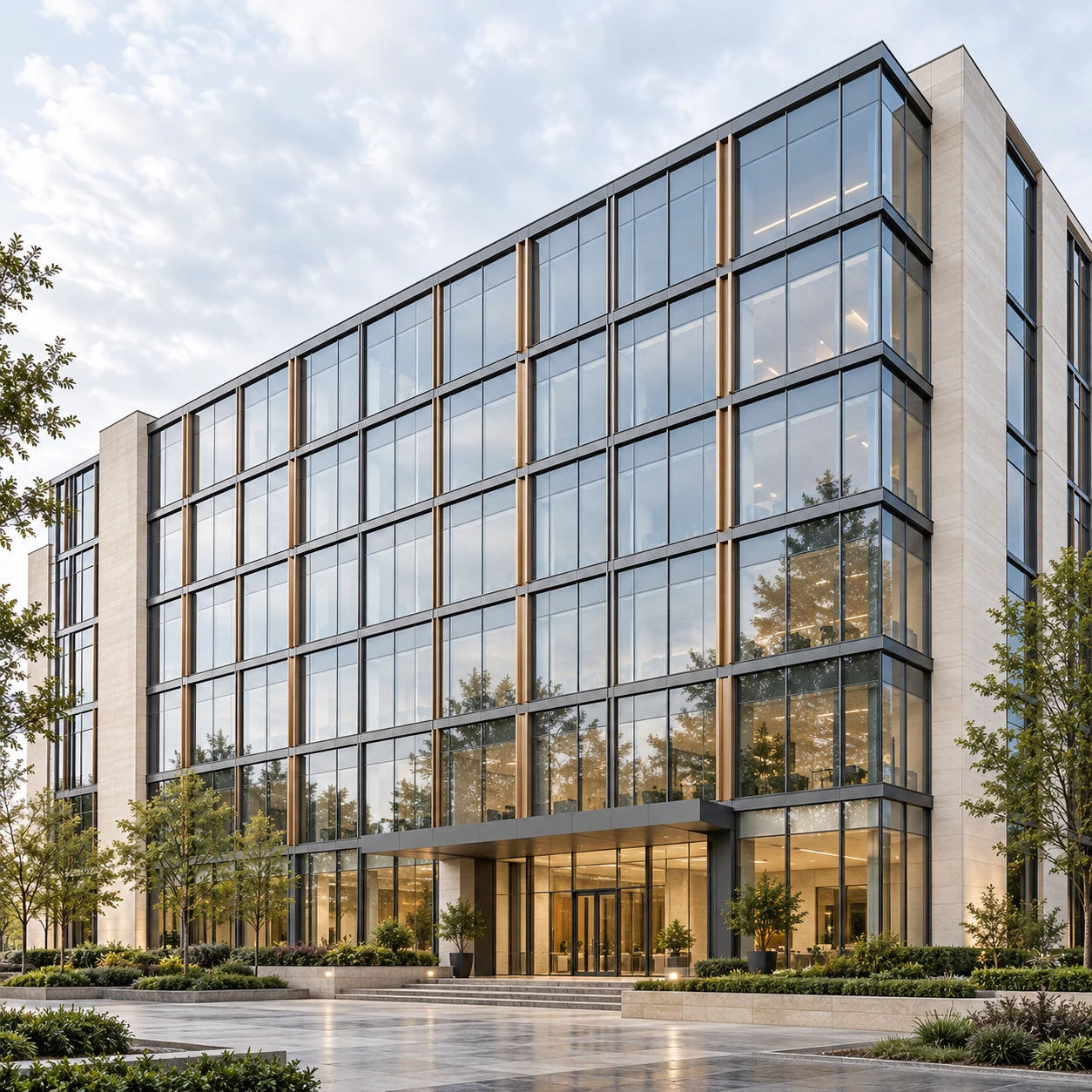

کرتین وال چیست؟
کرتین وال یک سیستم نمای خارجی غیر باربر است. در آرایش متعارف، قاب و شیشه مقابل لبه دال امتداد پیدا می‌کنند و پوسته‌ای با امکان تداوم بصری در چند طبقه می‌سازند. اتصالات، وزن نما و نیروهای وارد بر آن را به سازه اصلی منتقل می‌کنند؛ «غیر باربر» به معنی بی‌نیازی از محاسبه سازه‌ای نیست.
روش ساخت میتواند استیک، یونیتایز یا ترکیبی باشد. در استیک، بخش مهمی از مونتاژ در کارگاه ساختمان انجام میشود؛ در یونیتایز، واحدهای بزرگ‌تری پیش‌ساخته میشوند. این تقسیمبندی درباره روش ساخت است و با تفاوت کرتین وال و ویندو وال یکی نیست. گزینه‌ها را در صفحه نمای کرتین وال ببینید.
ویندو وال چیست؟
ویندو وال معمولاً دهانه بین کف یک طبقه و زیر دال طبقه بالاتر را پر می‌کند. محل تکیه و مهار و اتصال بالا و پایین با سیستم انتخابی تعیین میشود. لبه دال نیز میتواند پوشش جداگانه یا یکپارچه داشته باشد؛ بنابراین نباید تصور کرد که در همه ویندو وال‌ها بتن دال در نمای نهایی دیده میشود.
سازندگان، سیستمهای بین‌طبقه‌ای را برای کاربردهای متنوع از جمله ساختمان‌های میانمرتبه و بلندمرتبه عرضه می‌کنند. حدود کاربرد باید از مدارک همان محصول و طراحی پروژه به دست بیاید. توضیحات بیشتر در صفحه نمای ویندو وال آمده است.
تفاوت اتصال و اجرا؛ مقطع نما را بخواهید
مقطع اتصال به دال، از یک تصویر پرسپکتیو اطلاعات بیشتری برای انتخاب میدهد. محل براکت‌ها، درزهای حرکتی، آب‌بندی بالا و پایین و پوشش لبه دال باید در نقشه مشخص باشند. تغییرشکل سازه و تلرانس اجرا نیز در هماهنگی نما با ساختمان اثر دارند.
امکان نصب از داخل یا نیاز به دسترسی بیرونی، به سیستم و توالی اجرا بستگی دارد. درباره روش حمل، محل انبار، تجهیزات نصب و دسترسی تعویض شیشه از ابتدا تصمیم بگیرید. پیش‌ساختگی میتواند بخشی از کار را از محل پروژه منتقل کند، اما زمان نهایی تابع ابعاد، تکرار مدول‌ها و برنامه کارگاه است.
آب‌بندی، هوابندی و عایق حرارتی چگونه مقایسه شوند؟
برای هیچ‌کدام از این دو نام نمیتوان برتری مطلق در برابر آب یا نشت هوا اعلام کرد. مسیر تخلیه آب، درزبندها، اتصالات پیرامونی و اجرای صحیح اهمیت دارند. در ویندو وال، جزئیات تکرارشونده اتصال هر طبقه و لبه دال باید دیده شوند؛ در کرتین وال نیز پیوستگی پوسته، درزها و اتصال به سازه نیازمند طراحی دقیق است.
در مقایسه حرارتی، فقط عدد وسط شیشه را ملاک نگذارید. پروفیل، شکست حرارتی، نواحی غیرشفاف و اتصال به لبه دال در عملکرد پوسته نقش دارند. گزارش مربوط به ترکیب پیشنهادی را با روش و واحد یکسان بررسی کنید. راهنمای تفاوت شیشه دوجداره و سه‌جداره به انتخاب بخش شیشه کمک می‌کند، اما جای بررسی کل نما را نمی‌گیرد.
برای صوت هم مشخصات شیشه و نشت درزها تعیین‌کننده‌اند. اگر عدد عملکرد اعلام میشود، روشن کنید گزارش برای کدام مجموعه، ابعاد و شرایط آزمون صادر شده است.
ایمنی و حرکت ساختمان؛ جزئیات اختصاصی هر پروژه
بار باد، جابه‌جایی نسبی طبقات، تغییرات دما و حدود ابعاد قطعات باید در طراحی نما لحاظ شوند. نوع شیشه ایمن و روش نگهداری آن در قاب نیز بر اساس محل استفاده و الزامات پروژه انتخاب میشود.
جزئیات ایمنی حریق در محل اتصال نما و طبقات باید توسط طراحان ذی‌صلاح و بر اساس الزامات پروژه تعیین شود. قرارگیری ویندو وال بین دال‌ها یا وجود بخش غیرشفاف در کرتین وال، به‌تنهایی تأییدکننده عملکرد حریق نیست. از پیشنهاددهنده جزئیات هماهنگ با نقشه‌های معماری، سازه و ایمنی بخواهید.
ظاهر نما؛ شباهت تصویری به معنی یکسان بودن سیستم نیست
خطوط افقی و عمودی، ابعاد مدول، رنگ آلومینیوم و نحوه پوشاندن لبه دال میتوانند ظاهر دو نما را به هم نزدیک کنند. کرتین وال امکان پوسته پیوسته دارد، اما پیوسته دیده‌شدن یک نما برای تشخیص آن کافی نیست.
اگر اولویت پروژه دید شفاف، هماهنگی با بالکن یا تقسیمبندی خاص اتاق‌هاست، این خواسته‌ها را روی نما و مقطع هم‌زمان نشان دهید. برای بررسی دیگر گزینه‌ها، صفحه نمای شیشه‌ای را ببینید.
تفاوت هزینه کرتین وال و ویندو وال
قیمت هر مترمربع بدون تعریف دامنه کار، مقایسه قابل اتکایی نمی‌سازد. ممکن است یک پیشنهاد پوشش لبه دال، زیرسازی یا تجهیزات نصب را شامل شود و پیشنهاد دیگر آنها را جدا حساب کند. از تعیین یک درصد ثابت اختلاف قیمت برای همه پروژه‌ها پرهیز کنید.
- مساحت واقعی، مدول‌بندی و ابعاد شیشه‌ها
- کد سیستم، مقاطع و نوع پرداخت آلومینیوم
- ترکیب شیشه و نیاز به سکوریت یا لمینت
- اتصالات، زیرسازی، پوشش لبه دال و بخش‌های غیرشفاف
- آب‌بندی، جزئیات حرکتی و الزامات عملکرد
- حمل، بالابری، دسترسی نصب و تست‌های مورد توافق
- زمان تحویل، دسترسی نگهداری و شرایط مکتوب ضمانت
دو پیشنهاد را با مشخصات و تعهدات یکسان کنار هم بگذارید. قیمت پایین‌تر اولیه لزوماً به معنی هزینه کمتر در کل پروژه نیست.
برای پروژه شما کدام سیستم مناسب‌تر است؟
اگر طرح معماری به پوسته‌ای پیوسته در مقابل طبقات نیاز دارد، کرتین وال را بررسی کنید. اگر سازمان‌دهی نما بر اساس دهانه‌های بین‌طبقه‌ای است، ویندو وال یکی از گزینه‌های قابل بررسی است. تصمیم نهایی باید با مقطع سازه و نما، عملکرد مورد نیاز و روش اجرا هماهنگ شود.
پیش از استعلام، نقشه نما و مقاطع، ارتفاع ساختمان، محل پروژه، جهت تابش و برنامه اجرا را آماده کنید. سپس از تیم طراحی بخواهید محدودیت‌ها و جزئیات هر گزینه را روشن کند. نام تجاری یا عکس نمونه به‌تنهایی مبنای انتخاب فنی نیست.
پرسش‌های متداول کرتین وال و ویندو وال
تفاوت اصلی کرتین وال و ویندو وال چیست؟
کرتین وال معمولاً بیرون از لبه دال و بهصورت پوسته پیوسته اجرا میشود؛ ویندو وال معمولاً بین دال دو طبقه قرار میگیرد. این تفاوت، جزئیات اتصال، درزها و پوشش لبه دال را تغییر میدهد.
آیا کرتین وال بار ساختمان را تحمل می‌کند؟
خیر. کرتین وال نمای غیر باربر است؛ وزن خود و نیروهای وارد بر نما، مانند باد، را از طریق اتصالات طراحی‌شده به سازه اصلی منتقل می‌کند و جای سیستم باربر ساختمان را نمی‌گیرد.
ویندو وال همیشه ارزان‌تر از کرتین وال است؟
خیر. هزینه به سیستم، شیشه، ابعاد، پوشش لبه دال، اتصالات، دسترسی اجرا و الزامات عملکرد بستگی دارد. مقایسه قیمت باید با دامنه کار و مشخصات مشابه انجام شود.
کدام سیستم عایق حرارتی و صوتی بهتری دارد؟
از روی نام سیستم نمیتوان نتیجه قطعی گرفت. شیشه، پروفیل، درزبندی، اتصال به سازه و کیفیت نصب مؤثرند. مدارک عملکرد مجموعه پیشنهادی و جزئیات محل اتصال را مقایسه کنید.
آیا ویندو وال فقط برای ساختمان کمارتفاع است؟
خیر. سیستمهای ویندو وال برای کاربردهای میانمرتبه و بلندمرتبه نیز عرضه میشوند. مناسب بودن یک محصول به طراحی، ارتفاع، بارهای پروژه و مدارک عملکرد همان سیستم وابسته است.
آیا کرتین وال و ویندو وال میتوانند ظاهر مشابهی داشته باشند؟
بله. تقسیمبندی شیشه، پوشش لبه دال و نوع قاب میتواند ظاهر آنها را نزدیک کند. برای تشخیص و انتخاب، مقطع اتصال به دال و مشخصات سیستم را ببینید، نه فقط تصویر نما.
انتخاب نما را با نقشه و نیاز پروژه شروع کنید
نقشه اولیه نما، ابعاد تقریبی و اولویت‌های خود را برای بررسی آماده کنید. در پیشنهاد نهایی، مشخصات سیستم، دامنه اجرا و مدارک عملکرد را بهصورت روشن بخواهید.
منابع فنی
- تفاوت محل اتصال و روشهای ساخت نمای شیشه‌ای — TECHNAL
- سیستمهای ویندو وال بین‌طبقه‌ای — Kawneer
- سیستمهای کرتین وال — Kawneer
این مقاله اصول انتخاب را توضیح میدهد؛ مشخصات اجرایی و تأیید عملکرد به محصول و شرایط واقعی پروژه وابسته است.
